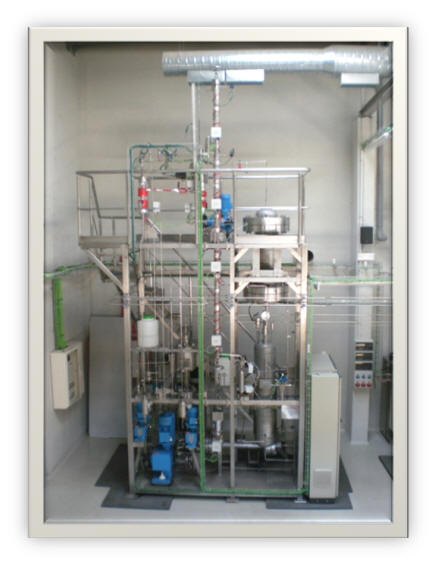

La instalación supercrítica para el procesado de matrices líquidas (escala semi-industrial) de NOVALINDUS  tiene un peso de 4000 kg y unas dimensiones de 2,5 x 1,0 x 5,5 m. Cuenta con un depósito de CO2 líquido de 80 L de capacidad y una bomba de CO2 líquido, capaz de trabajar con caudales de hasta 76 L/h. La extracción se realiza en una columna de flujo en contracorriente de 4 m de longitud, con relleno estructurado. La columna se divide en 4 tramos con control independiente de temperatura. Cuenta con un condensador de CO2 y precalentadores para el CO2 y la muestra líquida.









Ofrece la posibilidad de utilizar un co-solvente, mediante una bomba y circuito de conducción propios. A través de un chiller se bombea un fluido criogénico para el enfriamiento tanto del cabezal de la bomba como del intercambiador de calor y condensador de CO2 ; un baño térmico se encarga de suministrar aceite térmico al precalentador de CO2. Las variables presión y temperatura se controlan a través de un sistema PLC (Controlador Lógico Programable) con pantalla táctil. Está provista de un complejo sistema de seguridad.
